Sécuriser la digue du port de Cannes avec Leica Geosystems

Partager :
Sécuriser la digue du port de Cannes avec Leica Geosystems
Par la rédaction, le 2 décembre 2020
Nos newsletters gratuites ›
-------------------- PUBLICITÉ --------------------
Les sociétés TP Spada et Razel-Bec, en partenariat avec le loueur Enco, s’affairent à la sécurisation et à l’embellissement de la digue du Vieux port de Cannes (06). Leurs engins sont équipés par Leica Geosystems afin d’affiner les opérations.

Le Vieux port de Cannes est fréquemment exposé à des coups de mer dangeureux à la fois pour les habitants, les visiteurs et l’activité de carénage. En 2018, le Port, géré par la Chambre de commerce et
d’industrie (CCI Nice Côte d’Azur), et la Ville de Cannes ont donc engagé un programme de renforcement et d’embellissement de la digue (composée des sections "du large" et "Laubeuf"), endommagée au fil du temps.

Les travaux ont été confiés à un groupement constitué de TP Spada, Razel Bec, Negri et Campenon Bernard, dans le cadre d’un marché de maîtrise d’œuvre lancé par la CCI Nice Côte d’Azur, évalué à 21,3 M€ HT. Le chantier est articulé en 3 phases de 7 mois, et vient d’entamer sa dernière phase qui s’achèvera en avril 2021.

Cette dernière porte sur des travaux de confortement des digues : les enrochements naturels sont remplacés par une carapace constituée de blocs de béton, de type « Accropode II ». Au total, environ 4 500 accropodes de près de 10 t chacun ont été placés pour parer aux coups de mer violents à répétition.

La digue du Vieux port de Cannes fait l’objet d’importants travaux de confortement et d’embellissement qui s’achèveront en avril 2021.


En parallèle, les équipes en place ont pour mission de construire un mur "chasse-mer" de renvoi de houle de 2,5 m de hauteur destiné à éviter les inondations par submersion, ainsi qu’une promenade panoramique piétonne accessible aux personnes à mobilité réduite.

Dans le cadre de ce chantier, Leica Geosystems a été sollicité par le groupement afin d’équiper plusieurs engins en solutions 3D GNSS avec capteurs marins lors des travaux de terrassement et d’enrochement : une pelle Hitachi 1200 utilisée pour déposer l’existant et opérer la réfection du talus qui intervient à 11 m de profondeur ; une pelle Liebherr long bras 976 montée sur barge pour réaliser la souille, permettant d’assurer la stabilité de l’ouvrage ; et des grues Sennebogen et Sumitomo pour la pose des accropodes.

Ci-dessus : grue Sennebogen © TP Spada

Ces machines sont équipées de l’écran de guidage d’engins 3D Leica MCP80, qui embarque le logiciel Leica MC1, pour offrir une solution tout-en-un de guidage des machines. Les capteurs s’avèrent de plus très robustes grâce à leur conception spécialement étudiés pour l’environnement marin.
Ce dispositif est couplé au GNSS Leica iCON 82, pour un positionnement ultra-précis et des tâches de contrôle simplifiées.

"Nous sommes confrontés à deux problématiques majeures dans cet environnement maritime. Tout d’abord, les travaux sont soumis aux aléas météorologiques. La grande réactivité des systèmes GPS embarqués est un atout en ce sens. D’autre part, nous n’avons pas de visibilité sur ce qui se passe sous l’eau. Le système GPS nous affranchit de certains contrôles préalables réalisés quotidiennement et permet donc de gagner beaucoup de temps", explique François Louis, conducteur de travaux de TP Spada.

Chaque accropode pèse près de 10 t. Stabiliser et sécuriser la structure requiert une précision centimétrique lors de l’implantation des blocs. Grâce aux solutions Leica, le grutier peut déposer les accropodes, qui ont un point GPS précis, selon les plans de conception, au cm près.

LEICA MCP80

"Lors des travaux, toutes les données des machines sont enregistrées. Cette data directement exploitable nous offre un gain de temps considérable, en simplifiant les contrôles et en renforçant la sécurité du chantier", ajoute le responsable.

"Nous avons travaillé avec Leica Geosystems pour mettre en place des systèmes de guidage performants et très précis sur tous les engins utilisés lors des travaux maritimes, notamment une pelle de 120 t dotée d’un bras de 28 m de long, que nous avons fait venir de Hollande. Il en existe seulement trois en Europe. Celle-ci permet de terrasser directement depuis la terre", Nicolas Schamberg, directeur du chantier chez Razel-Bec.

Ci-dessus : pelle Liebherr 976 © TP Spada

Et de préciser : "Au niveau des pelles et des grues, nous pouvons exporter chaque jour les données automatiquement et ainsi obtenir tracés de profils et plans de récolement exacts".

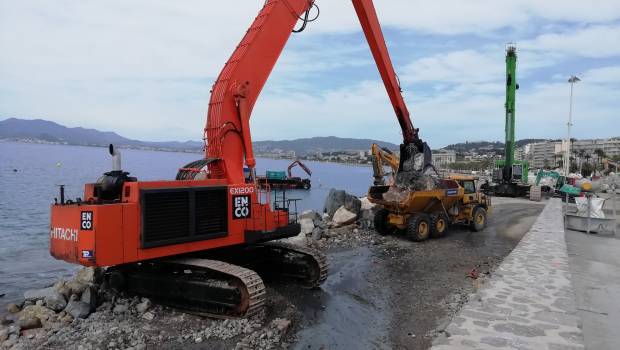

pelle Hitachi 1200. Crédit photo : Razel-Bec
