Drones : le Phantom 4 RTK de DJI prend son envol

Partager :

Drones : le Phantom 4 RTK de DJI prend son envol
Par la rédaction, le 15 octobre 2018
Le fabricant de drones civils DJI lance à l’échelle mondiale le Phantom 4 RTK, un drone d’arpentage haute précision qui offre une navigation et un positionnement au centimètre près ainsi qu’un système d’imagerie performant.

"Le Phantom 4 RTK est conçu pour répondre aux besoins spécifiques des entreprises qui font confiance à la technologie DJI pour les opérations d’arpentage, de cartographie ou d’inspection", indique Sunny Liao, responsable de DJI Enterprise Europe. "Nous avons pris en compte les retours d’expérience relatifs aux solutions existantes de drones pour cartographie et arpentage, et nous souhaitons, avec le Phantom 4 RTK, renforcer notre engagement à innover et à investir dans différents secteurs à forte demande et à fort potentiel de croissance".

Un nouveau module RTK a donc été intégré directement au drone, fournissant des données de positionnement en temps réel, au centimètre près, avec une précision aigüe sur les métadonnées des images. Un drone sans RTK nécessite jusqu’à 40 points de contrôle au sol (GCP) par km², et l’installation de ces points de contrôle est chronophage. Le Phantom 4 RTK dispose ainsi d’un système de positionnement et de navigation précis RTK au centimètre près et d’un système d’imagerie de pointe.

Grâce au module de positionnement RTK, le drone peut réduire le nombre de GCP nécessaires à 0, ce qui permet d’économiser au moins 75% du temps de configuration. Juste en dessous du récepteur RTK, se trouve un module GNSS à redondance installé pour maintenir la stabilité de vol dans les zones de faible signal comme les villes denses.

Le drone s’adapte à n’importe quel flux de travail. Il offre la possibilité de connecter son système de positionnement à la station mobile D-RTK 2 et de transporter des données RTCM en réseau via le protocole Internet (NTRIP), à l’aide d’une clé 4G ou d’un point d’accès Wi-Fi.

Afin d’optimiser les modules de positionnement du Phantom 4 RTK, le nouveau système TimeSync a été créé pour assurer une parfaite synchronisation entre le contrôleur de vol, la caméra et le module RTK. TimeSync s’assure aussi que le drone enregistre les paramètres d’objectif étalonnés en usine ainsi que la position, l’altitude et d’autres données sur chaque photo, faisant correspondre les données de positionnement au centre du capteur CMOS et optimisant ainsi les résultats de la photogrammétrie.

Il est équipé d’un capteur CMOS 1 pouce 20 mégapixels. L’obturateur mécanique rend les missions de cartographie et la collecte standard de données plus simples, car, grâce à lui, le Phantom 4 RTK peut bouger tout en prenant des photos sans risque de créer un effet d’obturateur déroulant. La haute résolution lui permet d’atteindre une distance d’échantillonnage au sol (GSD) de 2,74 cm à une altitude de vol de 100 m.

Dans les zones sans couverture RTK, le DJI Phantom 4 RTK permet l’utilisation de la cinématique post-traitée (PPK). Il collecte les données d’observation satellitaires originales du format RTCM 3.0 au format RTCM 3.2, ainsi que les données des éphémérides, puis les enregistre dans un fichier PPKRAW.bin. En plus, il convertit les données satellites à la volée au format RINEX (format d’échange de données indépendant du type de récepteur) et écrit les données dans un fichier RINEX.obs.

Grâce à la synchronisation de la position GNSS et des données de la caméra, le fichier Timestamp.mrk permet un enregistrement très précis de la position exacte de l’image. Toutes les données importantes de chaque mission sont enregistrées dans un dossier unique, et le tout est sauvegardé sur une carte micro SD.

A souligner que le système de transmission vidéo OcuSync du Phantom 4 RTK garantit une connexion plus stable entre le drone et sa radiocommande. Ce système offre une forte résistance aux interférences. Il fournit une transmission vidéo 720 p sur une distance allant jusqu’à 7 km, ce qui en fait le drone idéal pour cartographier des sites étendus.

La longue durée de vol (jusqu’à 30 minutes) du Phantom 4 RTK permet aux pilotes d’effectuer de longues missions sans avoir à faire atterrir le drone pour changer les batteries. Même si un site est trop grand pour être cartographié sur une seule charge de batterie, la fonction Reprise d’opération de l’application GS RTK permet de poursuivre automatiquement la mission une fois que la batterie a été remplacée.

Une nouvelle application GS RTK aide les pilotes à contrôler intelligemment leur Phantom 4 RTK, avec deux modes de planification (Photogrammétrie et Waypoint Flight), ainsi qu’un mode de vol plus standard. Ces modes de planification permettent aux pilotes de sélectionner la trajectoire de vol du drone tout en ajustant le ratio de superposition, l’altitude, la vitesse, les paramètres de la caméra et plus encore.

L’application GS RTK intègre le chargement direct des fichiers KML (Keyhole Markup Language) et KMZ pour une planification vos depuis le bureau. D’autres fonctionnalités sont également disponibles, notamment un nouveau mode Priorité obturateur pour maintenir une exposition constante tout le long d’une mission donnée, ainsi qu’une alarme vent fort pour avertir les pilotes des conditions météorologiques défavorables.

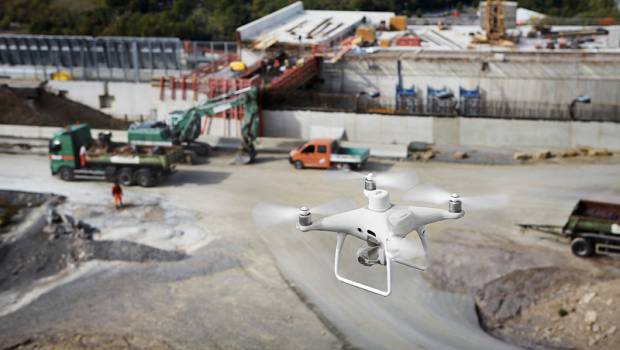

Le Phantom 4 RTK sur un chantier d'infrastructure mené par Strabag. Crédit photo : DJI
